Detailed electrical engineering site plan for the Eagle Creek Village development, showing power distribution and ductbank details.

Eagle Creek VillageWatkiss Way & Helmcken RoadFebruary 4, 2013

EAGLE CREEK VILLAGE

ELECTRICAL SITE PLAN - POWER

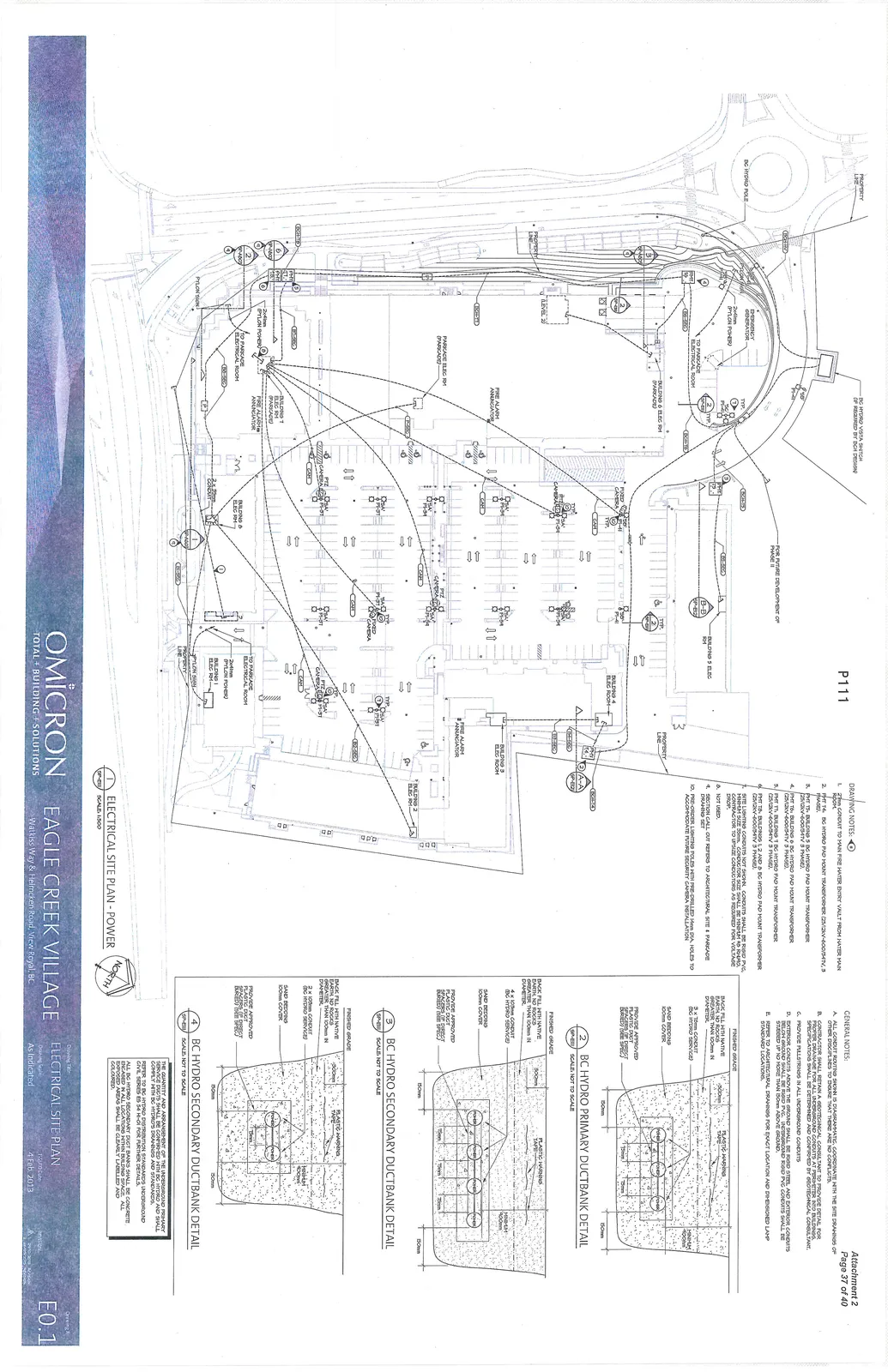

Detailed electrical site plan drawing showing building footprints for Buildings 1 through 5, parking areas, property lines, and electrical infrastructure including BC Hydro pad-mount transformers (PMTs), emergency generator, conduit routing, and security camera locations.
Detailed electrical site plan drawing showing building footprints for Buildings 1 through 5, parking areas, property lines, and electrical infrastructure including BC Hydro pad-mount transformers (PMTs), emergency generator, conduit routing, and security camera locations.

DRAWING NOTES

  1. 25mm CONDUIT TO MAIN FIRE WATER ENTRY VAULT FROM WATER MAIN ROOM.
  2. PMT T4. BC HYDRO PAD MOUNT TRANSFORMER (25/12kV-600/347V, 3 PHASE).
  3. PMT T5. BUILDING 5 BC HYDRO PAD MOUNT TRANSFORMER (25/12kV-600/347V 3 PHASE).
  4. PMT T6. BUILDING 4 BC HYDRO PAD MOUNT TRANSFORMER (25/12kV-600/347V 3 PHASE).
  5. PMT T1. BUILDING 1 BC HYDRO PAD MOUNT TRANSFORMER (25/12kV-600/347V 3 PHASE).
  6. PMT T3. BUILDINGS 1, 2 AND 3 BC HYDRO PAD MOUNT TRANSFORMER (25/12kV-600/347V 3 PHASE).
  7. SITE LIGHTING CONDUITS NOT SHOWN. CONDUITS SHALL BE RIGID PVC, MINIMUM SIZE 35mm. CONDUCTOR SIZE SHALL BE MINIMUM #8 RW-90. CONTRACTOR TO UPSIZE CONDUCTORS AS REQUIRED FOR VOLTAGE DROP.
  8. NOT USED.
  9. SECTION CALL OUT REFERS TO ARCHITECTURAL SITE & PARKING DRAWING SET.
  10. PRE-ORDER LIGHTING POLES WITH PRE-DRILLED 14mm DIA. HOLES TO ACCOMMODATE FUTURE SECURITY CAMERA INSTALLATION.

GENERAL NOTES

A. ALL CONDUIT ROUTING SHOWN IS DIAGRAMMATIC, COORDINATE WITH THE SITE DRAWINGS OF OTHER DISCIPLINES TO ENSURE THAT THERE ARE NO CONFLICTS. B. CONTRACTOR SHALL RETAIN A GEOTECHNICAL CONSULTANT TO PROVIDE DETAIL FOR PROPER DRAINAGE FOR ALL UNDERGROUND CONDUITS AT PERIMETER INTO BUILDINGS. SPECIFICATIONS SHALL BE DETERMINED AND CONFIRMED BY GEOTECHNICAL CONSULTANT. C. PROVIDE PULLSTRINGS IN ALL UNDERGROUND CONDUITS. D. EXTERIOR CONDUITS ABOVE THE GROUND SHALL BE RIGID STEEL AND EXTERIOR CONDUITS BELOW GROUND SHALL BE RIGID PVC. UNDERGROUND RIGID PVC CONDUITS SHALL BE STUBBED UP NO MORE THAN 50mm ABOVE GROUND. E. REFER TO ARCHITECTURAL DRAWINGS FOR EXACT LOCATION AND DIMENSIONED LAMP STANDARD LOCATIONS.

2 BC HYDRO PRIMARY DUCTBANK DETAIL

SCALE: NOT TO SCALE

3 BC HYDRO SECONDARY DUCTBANK DETAIL

SCALE: NOT TO SCALE

4 BC HYDRO SECONDARY DUCTBANK DETAIL

SCALE: NOT TO SCALE

THE QUANTITY AND ARRANGEMENT OF THE UNDERGROUND PRIMARY SERVICE DUCTS SHALL BE CONFIRMED WITH BC HYDRO AND SHALL COMPLY WITH BC HYDRO'S DRAWINGS AND STANDARDS.

REFER TO BC HYDRO DISTRIBUTION STANDARDS UNDERGROUND CIVIL SERIES ES 54 M6-01 FOR FURTHER DETAILS.

ALL BC HYDRO SECONDARY DUCT BANKS SHALL BE CONCRETE ENCASED IN ALL LOCATIONS WITHIN BUILDING SPACE. ALL EXPOSED AREAS SHALL BE CLEARLY LABELLED AND COLOURED.

Watkins Way & Helmcken Road, View Royal, BC Drawing No: E0.1 Date: 4 Feb 2013
