Attachment 3: Architectural plans – Alan Lowe Architects

September 18, 2018Pages 94–10911 sections

A complete set of architectural drawings including site plans, floor plans, elevations, and 3D renderings.

2. APPROVAL OF AGENDA
Project number: 17-504Date: 25 June 2018

ISSUED FOR DEVELOPMENT PERMIT

Rendering of the proposed building from street level
Rendering of the proposed building from street level

242-244 ISLAND HWY VICTORIA, BRITISH COLUMBIA PROJECT NUMBER: 17-504 25 JUNE 2018

alan lowe architect inc. #118 - 21 Erie St., Victoria, British Columbia t 250.360.2888

Page 94–109

INDEX OF DRAWINGS

ARCHITECTURAL

Sheet No. Drawing Title
A0.0 COVER SHEET
A1.0 CONTEXT PLAN
A1.1 EXISTING SITE PLAN
A1.2 PROPOSED SITE PLAN (1:200) / PROJECT DATA
A1.3 PROPOSED SITE PLAN - LARGER SCALE (1:100)
A2.0 UNDERGROUND FLOOR PLAN (PARKING)
A2.1 GROUND FLOOR PLAN
A2.2 SECOND FLOOR PLAN
A2.3 THIRD FLOOR PLAN
A2.4 FOURTH FLOOR PLAN
A2.5 ROOF PLAN
A3.0 ELEVATIONS
A3.1 ELEVATIONS
A3.2 STREETSCAPES
A3.3 3D MODEL / PERSPECTIVES
A4.0 SECTIONS
P1 SITE LANDSCAPE PLAN

Project Information

  • Project Title: PROPOSED RESIDENTIAL DEVELOPMENT
  • Address: 242-244 ISLAND HIGHWAY, VICTORIA, BC
  • Project Number: 17-504
  • Date: 25 JUNE 2018

Issue / Revisions

No. Issued / Revisions Date
1 REZONING 19 FEB '18
2 REVISIONS TO REZONING 15 MAY '18
3 DEVELOPMENT PERMIT 25 JUNE '18

Page 94–109

SITE CONTEXT PLAN

Site context map showing surrounding area including Portage Inlet, Portage Park, and View Royal Elementary
Site context map showing surrounding area including Portage Inlet, Portage Park, and View Royal Elementary
Map segment of Stormont Rd
Map segment of Stormont Rd
Map segment with house numbers 231, 233B
Map segment with house numbers 231, 233B
Map segment showing Plowright Rd and house 249
Map segment showing Plowright Rd and house 249
Map segment showing houses 248, 243
Map segment showing houses 248, 243
Map segment of Portage Park area
Map segment of Portage Park area

Page 94–109

EXISTING SITE PLAN

PROJECT INFORMATION

  • DESCRIPTION: MULTIPLE UNIT RESIDENCE
  • LEGAL ADDRESS: REMAINDER LOT 34 & 35, SECTION 3, ESQUIMALT DISTRICT, PLAN 3738 EXCEPT PARTS IN PLANS EPP8968 AND EPP9053
  • CIVIC ADDRESS: 242-244 ISLAND HIGHWAY, VICTORIA, B.C.

Page 94–109

PROPOSED SITE PLAN / PROJECT DATA

ZONING DATA

  • ZONING: RM-3 MIXED RESIDENTIAL

  • SITE AREA: 1,860.5 m² [20,027 sq.ft.]

  • AREA OF PROPOSED SIDEWALK PROJECTING INTO SITE AREA: 59.5 m² [640.75 sq.ft.] (HATCHED IN SITE PLAN)

  • GREATEST HORIZONTAL AREA: 869.4 m² [9,358.3 sq.ft.]

  • SITE COVERAGE PROPOSED: 46.7 %

  • OPEN SITE SPACE: 27.4 %

  • BUILDING AVERAGE GRADE: 36.70 m

  • IMPERMEABLE SURFACE COVERAGE PROPOSED: 72.6 %

  • MAXIMUM FLOOR AREA RATIO ALLOWED: 1.6 (1.5 + 0.1 WITH PROVISION OF 80% UNDERGROUND PARKING)

  • MAXIMUM FLOOR AREA ALLOWED: 2,976.8 m² [32,042 sq.ft.]

    • CALCULATION: 1,860.5 m² x 1.6 = 2,976.8 m²
  • FOURTH FLOOR AREA: 686.5 m² [7,389 sq.ft.]

  • THIRD FLOOR AREA: 836.1 m² [9,000 sq.ft.]

  • SECOND FLOOR AREA: 836.1 m² [9,000 sq.ft.]

  • GROUND FLOOR AREA: 588.1 m² [6,331 sq.ft.]

  • GROSS FLOOR AREA: 2,946.8 m² [31,720 sq.ft.] (EXCLUDING ALL DECKS & BALCONIES)

  • FLOOR AREA RATIO PROPOSED: 1.58

    • CALCULATION: 2,946.8 m² / 1,860.5 m² = 1.58
  • TOTAL UNITS: 37 (16 UNITS OF 2BD + 21 UNITS OF 1BD)

  • NUMBER OF STOREYS: 4

Regulation Required Proposed
FLOOR SPACE RATIO 1.6 : 1.0 1.58 : 1.0
BUILDING HEIGHT (TOP OF PARAPET) 13.5 m [44'-3 1/2"] 13.00 m [42'-8"]
SITE COVERAGE 60% (max.) 46.7 %
IMPERMEABLE SURFACE COVERAGE 80% (max.) 72.6 %

SETBACKS

Location Required (min.) Proposed
FRONT (ALONG ISLAND HWY) 7.5 m [24'-7 1/4"] 4.30m [14'- 1"] **
REAR 7.0 m [22'-11 1/2"] 7.0 m [22'-11 1/2"]
SIDE 4.0 m [13'-1 1/2"] 4.06 m [13'-4 1/4"]
FLANKING (LANE) 4.0 m [13'-1 1/2"] 4.05 m [13'-3 1/2"]

VARIANCES REQUIRED

  • ** VARIANCE REQUIRED FOR FRONT STAIRWELL AND ENTRANCE LOBBY PROJECTING INTO FRONT SETBACK BY 3.22m [10'-6 1/2"]

  • NOTE: VARIANCE REQUIRED FOR BALCONIES PROJECTING INTO REQUIRED SETBACKS. PROJECTIONS RANGE FROM 0.73m TO 1.89m.

  • OPEN SPACE PROPOSED: 27.4% (NOT INCLUDING PARKING & RAMP)

  • OPEN SPACE TO SITE AREA RATIO: 0.27

PARKING

  • PARKING REQUIRED: 45 (80% TO BE UNDERGROUND : 36 SPACES)
    • CALCULATION: [16 (2BD UNITS) x 1.5] + [21 (1BD UNITS) x 1] = 45
  • PARKING PROPOSED: 45 (9 SURFACE STALLS + 36 UNDERGROUND) (INCLUDING 1 HANDICAPPED)
  • BICYCLE PARKING: 48 PLUS 6 @ ENTRY

AVERAGE GRADE CALCULATION

Points Calculation Product
POINTS A & B (36.53+38.58)/2 = 36.60 x 17m 622.2
POINTS B & C (36.58+36.40)/2 = 36.49 x 3.77 m 137.56
POINTS C & D (36.40 + 36.20)/2 = 36.3 x 9.68 m 351.38
POINTS D & E (36.20+37.30)/2 = 36.75 x 25.75 m 946.31
POINTS E & F (37.30 + 37.0)/2 = 37.15 x 9.68 m 359.6
POINTS F & G (37.0 + 36.90)/2 = 36.95 x 3.5 m 129.3
POINTS G & H (36.90 + 36.66)/2 = 36.78 x 17 m 625.26
POINTS H & A (36.66 + 36.63)/2 = 36.64 x 20.2 m 740
TOTAL 3911.61
  • BUILDING PERIMETER = 106.58 m
  • AVERAGE GRADE = 3911.61 / 106.58 = 36.70

Page 94–109

PROPOSED SITE PLAN (LARGER SCALE)

Detailed layout of the Ground Floor showing:

  • 9 Surface Stalls
  • Unit 2-A: 1BD+DEN (602 S.F.)
  • Unit 2: 2BD (745 S.F.)
  • Unit 1: 1BD+DEN (784 S.F.)
  • Unit 4-B: 1BD (536 S.F.)
  • Unit 1-A: 2BD (841 S.F.)
  • Ground Floor Area: 588.1 m² (6,331 S.F.)

Page 94–109

UNDERGROUND PARKING FLOOR PLAN

Layout showing:

  • 36 Underground Stalls (Stall 12 is handicapped)
  • Bike Storage (48 Racks)
  • Storage lockers (37 units)
  • Workshop, Mech. Room, Elec. Room
  • Ramp Down at 15% slope

Page 94–109

ELEVATIONS

EXTERIOR FINISHES & NOTES

  • F1: HARDI PANEL "SOOTHA BLUE"
  • F1a: HARDI PANEL "ARCTIC WHITE"
  • F2: HORIZONTAL T&G CEDAR SIDING
  • F3: PRE-FINISHED METAL FLASHING - BLACK FOR THE TOP PARAPET ALL AROUND
  • F4: AL-13 COMPOSITE METAL PANELS "WHITE"
  • F5: PREFINISHED ALUMINUM GUARDRAILS w/ GLAZING
  • F6: ALUMINUM PICKET FENCE - 4' HIGH
  • F7: PRE-FINISHED METAL FLASHING - WHITE FOR THE AL13 PANEL SIDING FOR THE ARCTIC WHITE HARDI PANEL SIDING
  • F8: THROUGH-WALL METAL FLASHING - WHITE THROUGH ARCTIC WHITE HARDI PANEL SIDING
  • F9: THROUGH-WALL METAL FLASHING - BLACK THROUGH CEDAR SIDING, THROUGH SOOTHA BLUE HARDI PANEL SIDING. TRANSITION BETWEEN F1 & F2.
  • F10: THROUGH-WALL BASE METAL FLASHING - BLACK

Page 94–109

STREETSCAPES

Building profiles shown in context of neighboring properties along Old Island Highway (South Streetscape) and the existing lane (West Streetscape).


Page 94–109

3D MASSING MODEL PERSPECTIVES

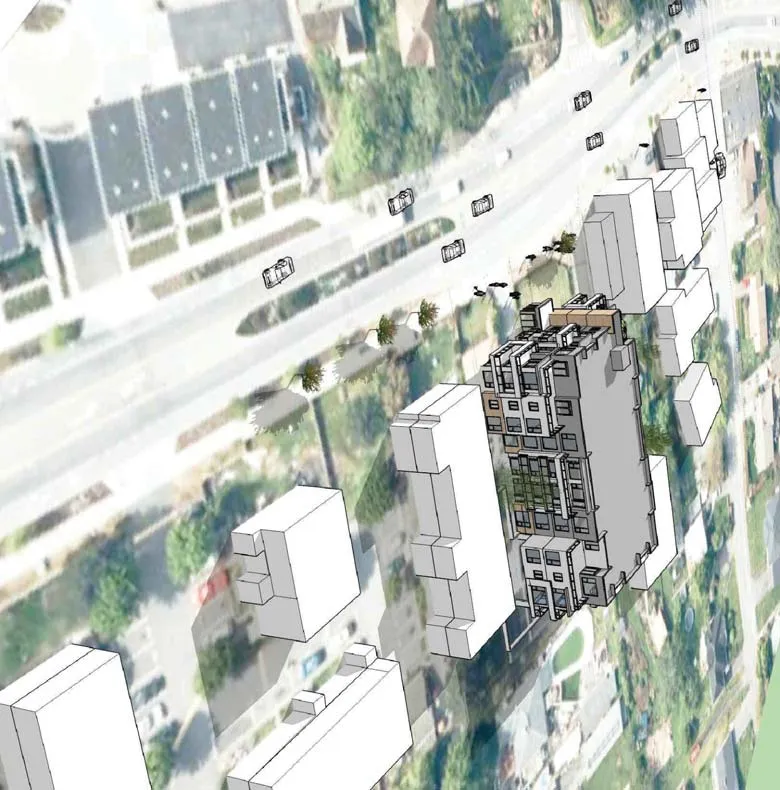

Aerial 3D massing model view - Bird View 1 over Island Highway
Aerial 3D massing model view - Bird View 1 over Island Highway
Aerial 3D massing model view - Bird View 2 over Island Highway
Aerial 3D massing model view - Bird View 2 over Island Highway
Perspective rendering from Island Highway view 1
Perspective rendering from Island Highway view 1
Perspective rendering from Island Highway view 2
Perspective rendering from Island Highway view 2

Page 94–109

SECTIONS

Longitudinal Section showing building heights:

  • T.O. PARAPET: 13.00 m (42'-8")
  • U.S. FORTH FLOOR CEILING: 11.89 m (39'-0")
  • T.O. FORTH FLOOR: 9.14 m (30'-0")
  • T.O. THIRD FLOOR: 6.10 m (20'-0")
  • T.O. SECOND FLOOR: 3.05 m (10'-0")
  • T.O. MAIN FLOOR: 0 m (0'-0") / 36.70 m GEODETIC
  • T.O. BASEMENT FLOOR: -3.30 m (-10'-10")
  • T.O. BASEMENT FLOOR: -6.09 m (-20'-0")
