Public Hearing/Documents/Site Servicing Plan - Craigflower Hall
Appendix

Site Servicing Plan - Craigflower Hall

March 5, 2019Page 281 section

Engineering schematic showing proposed sewer, drain, and water service connections for the development site.

1. CALL TO ORDER
January 3, 20191801 Admirals RoadON POINT Project Engineers Ltd.

CRAIGFLOWER HALL - SITE SERVICING PLAN

JANUARY 3, 2019 FOR INFORMATION ONLY

GENERAL

  1. ALL CONSTRUCTION AND MATERIALS SHALL BE IN ACCORDANCE WITH THE TOWN OF VIEW ROYAL (TOWN) SUPPLEMENTAL SPECIFICATIONS AND THE PLATINUM EDITION OF THE MASTER MUNICIPAL CONSTRUCTION DOCUMENTS (MMCD). IN THE EVENT OF A DISCREPANCY BETWEEN TOWN SPECIFICATIONS AND MMCD, THE MORE STRINGENT SHALL APPLY.
  2. SEWER, DRAIN, AND ROADS CONSTRUCTED WITHIN PRIVATE PROPERTY SHALL BE CONSTRUCTED IN ACCORDANCE WITH THE BC PLUMBING CODE AND BC BUILDING CODE.
  3. ALL OR ANY EXISTING UNDERGROUND UTILITIES ARE NOT NECESSARILY SHOWN. EXISTING UNDERGROUND UTILITIES SHALL BE LOCATED AND ALL UTILITY COMPANIES CONTACTED, PRIOR TO INSTALLING ANY NEW UNDERGROUND SERVICES.

LEGEND

  • PROPOSED SEWER INSPECTION CHAMBER
  • PROPOSED DRAIN INSPECTION CHAMBER
  • PROPOSED WATER METER
  • EXISTING CATCH BASIN
  • EXISTING WATER VALVE
  • EXISTING FIRE HYDRANT
  • EXISTING HYDRO POLE ANCHOR
  • EXISTING JUNCTION BOX
  • EXISTING DRAIN CLEANOUT
  • EXISTING LAMP STANDARD
  • EXISTING POWER POLE
  • EXISTING LAWN BASIN
  • EXISTING TRAFFIC LIGHT POLE
  • EXISTING HEADWALL
  • EXISTING COBRA LAMP
  • EXISTING SEWER MANHOLE
  • EXISTING DRAIN MANHOLE

CONSTRUCTION NOTES

  1. EXISTING SEWER MANHOLE. RIM ELEVATION = 6.4m. OUTLET INVERT ELEVATION = 2.7m.

SITE LOCATION

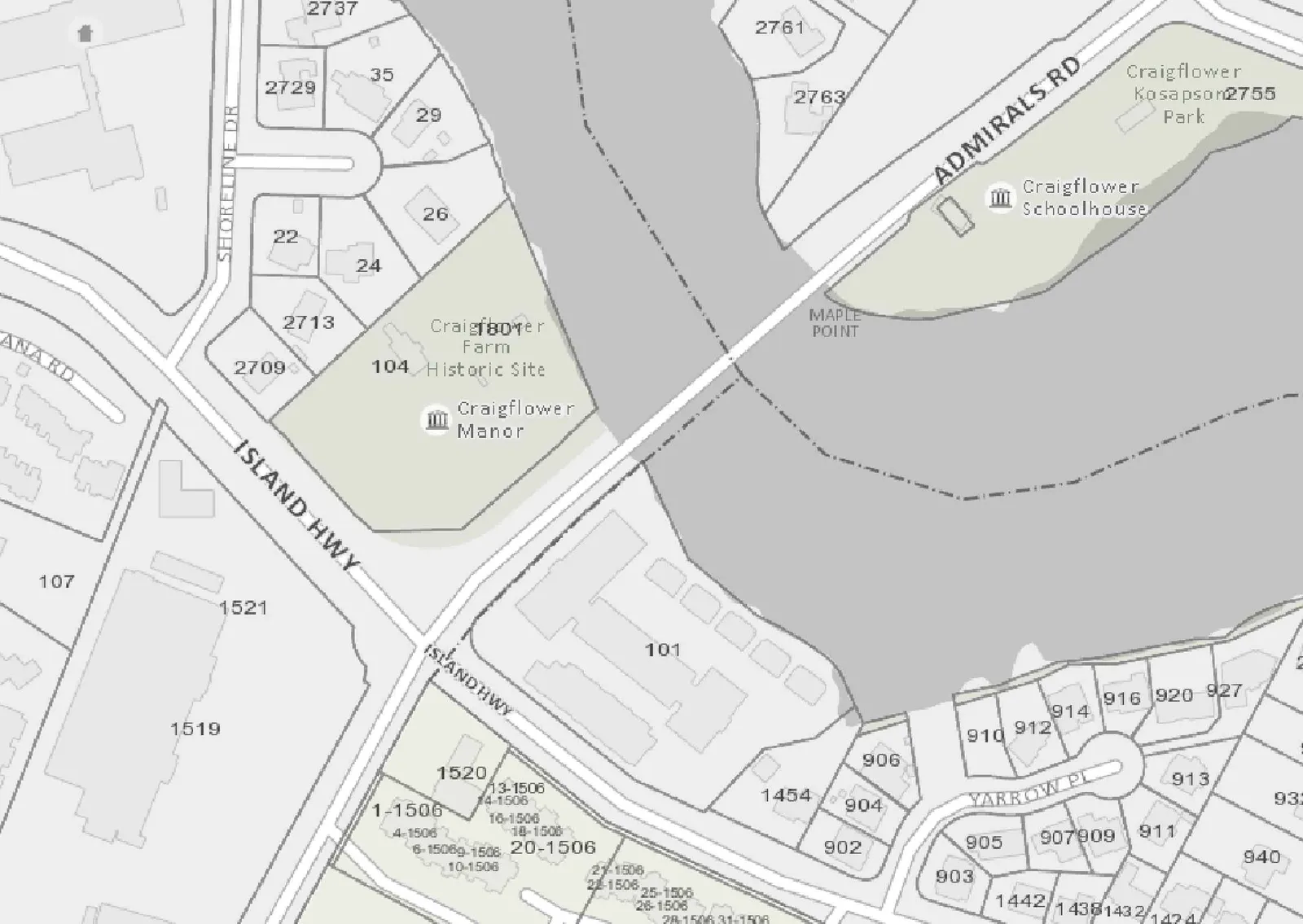

Site Location map showing Admirals Road, Island Highway, Craigflower Manor Historic Site, and Craigflower Schoolhouse
Site Location map showing Admirals Road, Island Highway, Craigflower Manor Historic Site, and Craigflower Schoolhouse

SITE LOCATION ADMIRALS ROAD LOT A EPP55121 N.T.S.

PLAN LABELS AND UTILITIES

  • ISLAND HIGHWAY
  • CRAIGFLOWER ROAD
  • ADMIRALS ROAD
  • MFE=7.50m
  • EX. 150mm WATER SERVICE
  • EX. 50mm FLUSH
  • EX. 150mm DRAIN SERVICE
  • EX. HYDRANT
  • EX. VISTA SWITCH
  • EX. HYDRO BOX
  • EX. SMH A
  • EX. SMH B
  • EX. DMH 1
  • EX. DMH 2
  • EX. DMH 3
  • EX. DMH 4
  • EX. DMH 5
  • EX. OUTLET

ISSUED REVISIONS

No. DESCRIPTION DATE SIGN
1 SCHEMATIC SERVICING TO SUPPORT REZONING APPLICATION JAN. 3, 2019 DS

PROJECT TEAM

ROLE NAME
DESIGNER: DS
REVIEWED: DH
ENGINEER: EJN

PROJECT DETAILS

FIELD VALUE
ON POINT PROJECT No. 172-01
GOVERNING AUTHORITY FILE No.
ON POINT DRAWING No. 172-01-C100
SHEET: 1 of 1
REV: 1

PROFESSIONAL CONTACT INFORMATION

ON POINT PROJECT ENGINEERS LTD. SUITE 111 - 957 LANGFORD PKWY VICTORIA BC V9B 0A5 TEL: 250 478-7875 WWW.OPPEL.CA

Page 28
