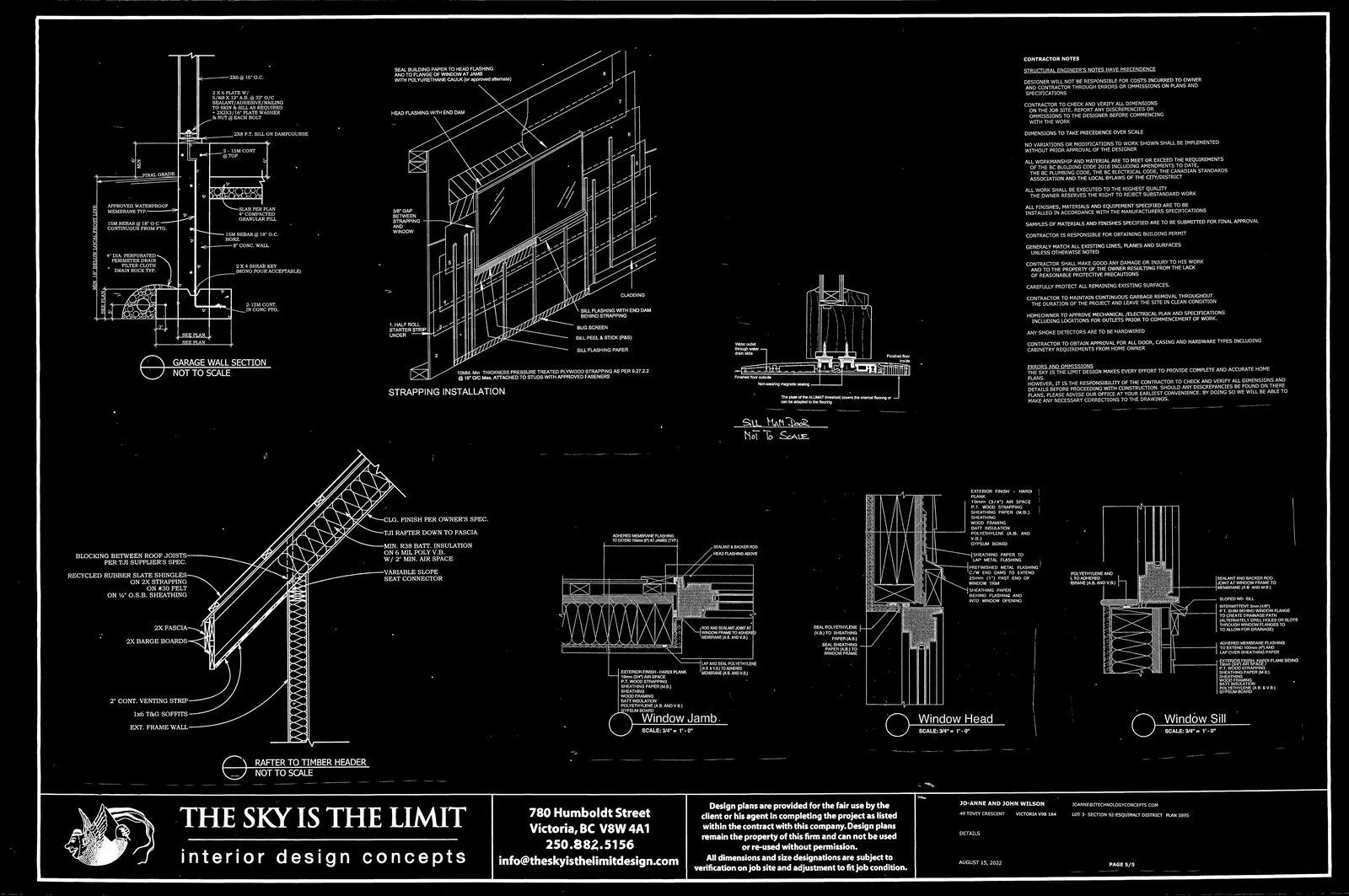

GARAGE WALL SECTION

Detailed cross-section diagram of a garage wall foundation and structure
Detailed cross-section diagram of a garage wall foundation and structure

Labels for Garage Wall Section:

  • 2x6 @ 16" O.C.
  • 2 X 6 PLATE W/ 5/8" X 12" A.B. @ 32" O.C. SEALANT/ADHESIVE/NAILING TO RIM & SILL AS REQUIRED + 3"X3"X1/4" PLATE WASHER & NUT @ EACH BOLT
  • 2X8 P.T. SILL ON DAMPCURSE
  • FINAL GRADE
  • 2 - 15M CONT @ TOP
  • SLAB PER PLAN 4" COMPACTED GRANULAR FILL
  • 15M REBAR @ 18" O.C. HORIZ.
  • 8" CONC. WALL
  • 2 X 4 SHEAR KEY (MONO POUR ACCEPTABLE)
  • 2-15M CONT. IN CONC FTG.
  • APPROVED WATERPROOF MEMBRANE TYP.
  • 15M REBAR @ 18" O.C. CONTINUOUS FROM FTG.
  • 4" DIA. PERFORATED PERIMETER DRAIN FILTER CLOTH DRAIN ROCK TYP.
  • SEE PLAN
Page 27

STRAPPING INSTALLATION

Labels for Strapping Installation:

  • SEAL BUILDING PAPER TO HEAD FLASHING AND TO FLANGE OF WINDOW AT JAMB WITH POLYURETHANE CAULK (or approved alternate)
  • HEAD FLASHING WITH END DAM
  • 3/8" GAP BETWEEN STRAPPING AND WINDOW
    1. HALF ROLL STARTER STRIP UNDER
  • CLADDING
  • SILL FLASHING WITH END DAM BEHIND STRAPPING
  • BUG SCREEN
  • SILL PEEL & STICK (P&S)
  • SILL FLASHING PAPER
  • 10MM Min THICKNESS PRESSURE TREATED PLYWOOD STRAPPING AS PER 9.27.2.2 @ 16" O.C Max. ATTACHED TO STUDS WITH APPROVED FASTENERS
Page 27

SILL MAIN DOOR

Labels for Sill Main Door:

  • Water outlet through water drain slots
  • Finished floor inside
  • Finished floor outside
  • Non-wearing magnetic sealing
  • The plate of the ALLUMAT threshold covers the internal flooring or can be adapted to the flooring
Page 27

RAFTER TO TIMBER HEADER

Labels for Rafter to Timber Header:

  • BLOCKING BETWEEN ROOF JOISTS PER TJI SUPPLIER'S SPEC.
  • RECYCLED RUBBER SLATE SHINGLES ON 2X STRAPPING ON #30 FELT ON 1/2" O.S.B. SHEATHING
  • 2X FASCIA
  • 2X BARGE BOARDS
  • 2" CONT. VENTING STRIP
  • 1x6 T&G SOFFITS
  • EXT. FRAME WALL
  • CLO. FINISH PER OWNER'S SPEC.
  • TJI RAFTER DOWN TO FASCIA
  • MIN. R38 BATT. INSULATION ON 6 MIL. POLY V.B. W/ 2" MIN. AIR SPACE
  • VARIABLE SLOPE SEAT CONNECTOR
Page 27

WINDOW DETAILS

Window Jamb

Labels for Window Jamb:

  • EXTERIOR FINISH - HARDI PLANK
  • 10mm (3/8") AIR SPACE
  • P.T. WOOD STRAPPING
  • SHEATHING PAPER (B.S.)
  • SHEATHING
  • WOOD FRAMING
  • BATT INSULATION
  • POLYETHYLENE (A.B. AND V.B.)
  • ADHERED MEMBRANE FLASHING TO EXTEND 100mm (4") AT JAMBS (TYP.)
  • SEALANT & BACKER ROD HEAD FLASHING ABOVE
  • ROD AND SEALANT JOINT AT WINDOW FRAME TO ADHERED MEMBRANE (A.B. AND V.B.)
  • LAP AND SEAL POLYETHYLENE (A.B & V.B.) TO ADHERED MEMBRANE (A.B. AND V.B.)

Window Head

Labels for Window Head:

  • EXTERIOR FINISH - HARDI PLANK
  • 10mm (3/8") AIR SPACE
  • P.T. WOOD STRAPPING
  • SHEATHING PAPER (M.B.)
  • SHEATHING
  • WOOD FRAMING
  • BATT INSULATION
  • POLYETHYLENE (A.B. AND V.B.)
  • GYPSUM BOARD
  • SHEATHING PAPER TO LAP METAL FLASHING
  • PREFINISHED METAL FLASHING C/W END DAMS TO EXTEND 25mm (1") PAST END OF WINDOW RIM
  • SHEATHING PAPER BEHIND FLASHING AND INTO WINDOW OPENING
  • SEAL POLYETHYLENE (V.B.) TO SHEATHING PAPER (A.B.)
  • SEAL SHEATHING PAPER (A.B.) TO WINDOW FRAME

Window Sill

Labels for Window Sill:

  • SEALANT AND BACKER ROD (JOINT AT WINDOW FRAME & MEMBRANE (A.B AND M.B.)
  • SLOPED WB SILL
  • INTERMITTENT 3mm (1/8") P.T. SHIM BEHIND WINDOW FLANGE TO CREATE DRAINAGE PATH (ALTERNATELY DRILL HOLES OR SLOTS THROUGH WINDOW FLANGES TO ALLOW FOR DRAINAGE)
  • ADHERED MEMBRANE FLASHING TO EXTEND 100mm (4") AND LAP OVER SHEATHING PAPER
  • EXTERIOR FINISH - HARDI PLANK
  • 10mm (3/8") AIR SPACE
  • P.T. WOOD STRAPPING
  • SHEATHING PAPER (M.B.)
  • SHEATHING
  • WOOD FRAMING
  • BATT INSULATION
  • POLYETHYLENE (A.B & V.B.)
  • GYPSUM BOARD
  • POLYETHYLENE AND LAP TO ADHERED MEMBRANE (A.B AND V.B.)
