Lighting Zone 1 and 2Signify ECF-S 32L 365 NW G2 4 HS luminaireDate: 06.14.2022

ATTACHMENT 4

Project: PORTAGE PARK RESIDENCES Address: 167, 169 & 171 ISLAND HWY, VIEW ROYAL, BC Sheet Title: SYMBOL SCHEDULE, SITE PLAN & DETAILS Drawing Number: E1 1 Date: 06.14.2022

SYMBOL LEGEND

SYMBOL DESCRIPTION MOUNTING
[Symbol] SURFACE MOUNTED LUMINAIRE CEILING
[Symbol] SURFACE MOUNTED LUMINAIRE WALL
[Symbol] RECESSED LUMINAIRE CEILING
[Symbol] RECESSED LUMINAIRE WALL
[Symbol] PENDANT LUMINAIRE
[Symbol] EXTERIOR WALL MOUNTED LUMINAIRE WALL
[Symbol] LOW LEVEL AREA LUMINAIRE POST
[Symbol] STEP LIGHT AS SHOWN
[Symbol] SURFACE MOUNTED LED STRIP LIGHT LUMINAIRE CEILING
[Symbol] LUMINAIRE CONNECTED TO EMERGENCY POWER OR NIGHT LIGHT
[Symbol] SINGLE POLE SWITCH (UPPER SUBSCRIPT INDICATES CCT CONTROLLED) +48"(1200)
[Symbol] THREE WAY SWITCH (V = VACANCY SENSOR) +48"(1200)
[Symbol] SINGLE POLE TOGGLE SWITCH (3-WAY, 4-WAY, D=DIMMER) +48"(1200)
[Symbol] THERMOSTAT (H = HUMIDISTAT, R = REVERSE THERMOSTAT) +48"(1200)
[Symbol] OCCUPANCY SENSOR AS SHOWN
[Symbol] CEILING MOUNT OCCUPANCY SENSOR AS SHOWN
[Symbol] PHOTO CELL AS SHOWN
[Symbol] EXTERIOR LIGHTING FLOOD LIGHT - SINGLE OR DOUBLE AS SHOWN
[Symbol] DOOR BELL +48"(1200)
[Symbol] CHIME WALL
[Symbol] PIT LIGHT/FLOODLIGHT COMBINATION UNIT
[Symbol] DUPLEX CONVENIENCE RECEPTACLE (W = WATERPROOF) +12"(300)
[Symbol] DUPLEX CONVENIENCE RECEPTACLE (G = GFCI RECEPTACLE) +12"(300)
[Symbol] SPLIT DUPLEX CONVENIENCE RECEPTACLE +12"(300)
[Symbol] DUPLEX CONVENIENCE RECEPTACLE, SWITCH CONTROLLED +12"(300)
[Symbol] DUPLEX CONVENIENCE RECEPTACLE, SWITCH ONE SIDE +12"(300)
[Symbol] TRIPLE CONVENIENCE RECEPTACLE (KITCHEN SPLIT RECEPTACLE) +42"(1050)
[Symbol] CONNECTION TO DISHWASHER
[Symbol] CONNECTION TO HOT WATER TANK
[Symbol] CONNECTION TO BASEBOARD HEATER
[Symbol] RECEPTACLE FOR RANGE (50A BREAKER) +30"(750)
[Symbol] RECEPTACLE FOR CLOTHES DRYER (30A BREAKER) +30"(750)
[Symbol] GARBAGE DISPOSAL/MICROWAVE UNIT
[Symbol] TELEPHONE OUTLET +12"(300)
[Symbol] CABLE TELEVISION OUTLET +12"(300)
[Symbol] COMBINATION TELEPHONE/TV OUTLET +12"(300)
[Symbol] DATA OUTLET (LAN) +12"(300)
[Symbol] COMMUNICATIONS SYSTEM BOX
[Symbol] LUMINAIRE DESIGNATION - SEE LUMINAIRE SCHEDULE
[Symbol] INDICATE CIRCUIT NUMBER
[Symbol] INDICATE CIRCUIT NO. FROM PANEL 'C'
[Symbol] INDICATE PANEL FEEDING CIRCUIT
[Symbol] INDICATE CONDUIT TURNED UP
[Symbol] INDICATE CONDUIT TURNED DOWN
[Symbol] INDICATE WASHING MACHINE RECEPTACLE
[Symbol] INDICATE REFRIGERATOR RECEPTACLE
[Symbol] JUNCTION BOX OR CABINET AS SHOWN
[Symbol] MANUAL MOTOR STARTER +60"(1500)
[Symbol] COMBINATION FUSED DISCONNECT/MAGNETIC MOTOR STARTER +60"(1500)
[Symbol] EQUIPMENT DISCONNECT SWITCH
[Symbol] FIXED WIRE EQUIPMENT CONNECTION
[Symbol] FLOW SWITCH
[Symbol] GATE VALVE SWITCH
[Symbol] TAMPER SWITCH
[Symbol] 135F FIXED HEAT DETECTOR 190F R.O.R. CEILING
[Symbol] SMOKE DETECTOR CEILING
[Symbol] 120V SMOKE/CO2 ALARM COMBINATION UNIT CEILING
[Symbol] FIRE ALARM BELL +84"(2100)
[Symbol] FIRE ALARM VISUAL SIGNAL +80"(2000)
[Symbol] FIRE ALARM BUZZER +72"(1800)
[Symbol] FIRE ALARM MANUAL PULL STATION +48"(1200)
[Symbol] MAGNETIC DOOR HOLDER AS SHOWN
[Symbol] FIRE ALARM STROBE UNIT (L-LED INDICATOR, S-FIXED STROBE) +80"(2000)
[Symbol] ELECTRIC BASEBOARD HEATER
[Symbol] ELECTRIC BASEBOARD HEATER (BUILT-IN THERMOSTAT)
[Symbol] ELECTRIC FORCE FLOW BASEBOARD HEATER
[Symbol] ELECTRICAL DISTRIBUTION PANELBOARD SURFACE / FLUSH
[Symbol] HITCH POLE

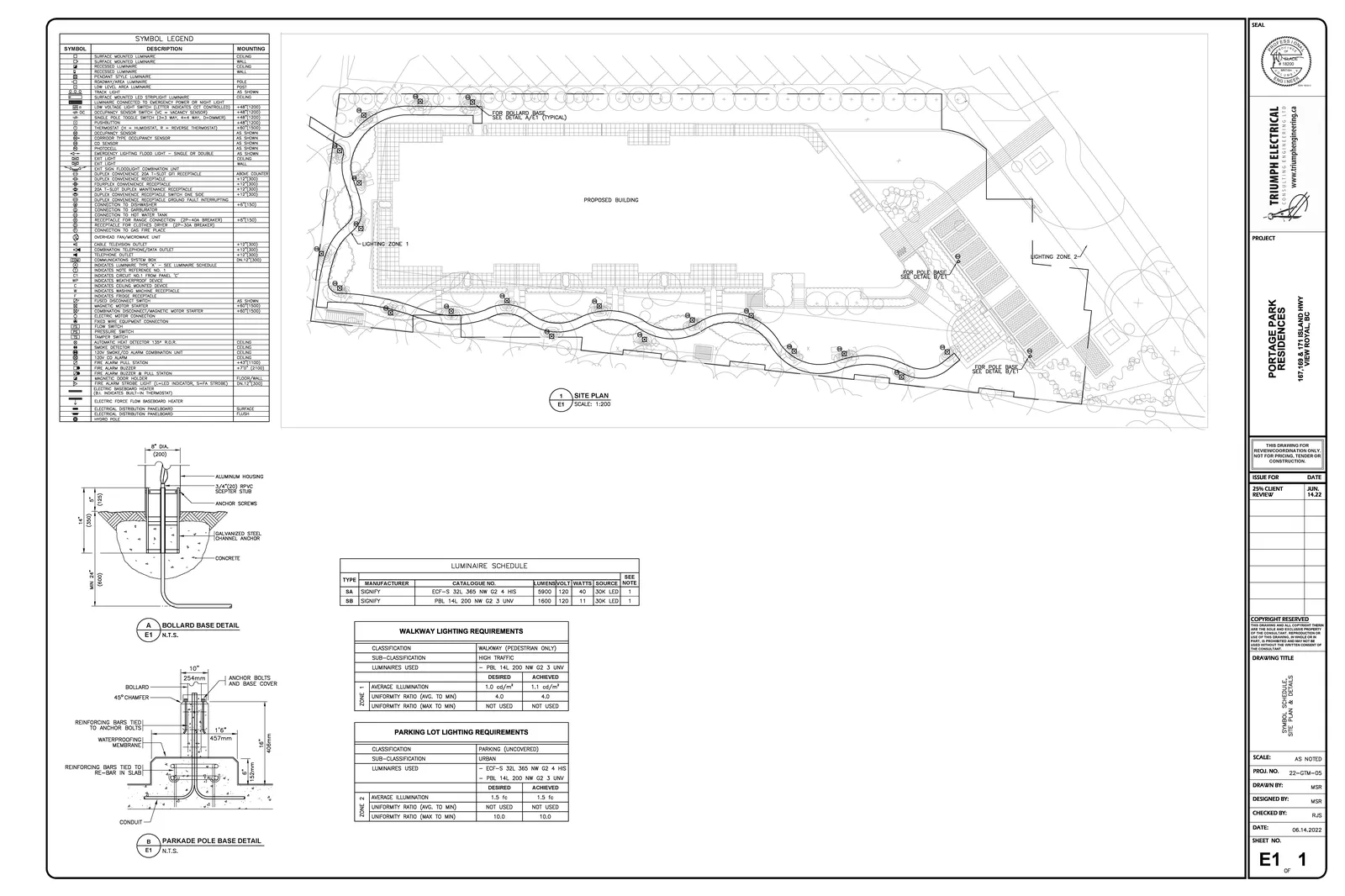

Site Plan at 1:200 scale showing a proposed building, lighting zone 1, and lighting zone 2, with locations for bollard bases and pole bases.
Site Plan at 1:200 scale showing a proposed building, lighting zone 1, and lighting zone 2, with locations for bollard bases and pole bases.

LUMINAIRE SCHEDULE

TYPE MANUFACTURER CATALOGUE NO. LUMENS VOLT WATTS SOURCE SEE NOTE
SA SIGNIFY ECF-S 32L 365 NW G2 4 HS 5900 120 40 30K LED 1
SB SIGNIFY PBL 14L 200 NW G2 3 UNV 1600 120 11 30K LED 1

WALKWAY LIGHTING REQUIREMENTS

CLASSIFICATION WALKWAY (PEDESTRIAN ONLY)
SUB-CLASSIFICATION HIGH TRAFFIC
LUMINAIRES USED - PBL 14L 200 NW G2 3 UNV
DESIRED ACHIEVED
ZONE 1 AVERAGE ILLUMINATION 1.0 cd/m² 1.1 cd/m²
ZONE 1 UNIFORMITY RATIO (AVG. TO MIN) 4.0 4.0
ZONE 1 UNIFORMITY RATIO (MAX. TO MIN) NOT USED NOT USED

PARKING LOT LIGHTING REQUIREMENTS

CLASSIFICATION PARKING (UNCOVERED)
SUB-CLASSIFICATION URBAN
LUMINAIRES USED - ECF-S 32L 365 NW G2 4 HS
- PBL 14L 200 NW G2 3 UNV
DESIRED ACHIEVED
ZONE 2 AVERAGE ILLUMINATION 1.5 fc 1.5 fc
ZONE 2 UNIFORMITY RATIO (AVG. TO MIN) NOT USED NOT USED
ZONE 2 UNIFORMITY RATIO (MAX. TO MIN) 10.0 10.0
