Thetis Vale Phase 6 Grading Plan

July 21, 2015Page 1371 section

Technical grading drawing showing site elevations and the proposed channel enclosure.

1 CALL TO ORDER
Associated EngineeringMay 6, 2015

THETIS VALE PHASE 6 - GRADING PLAN

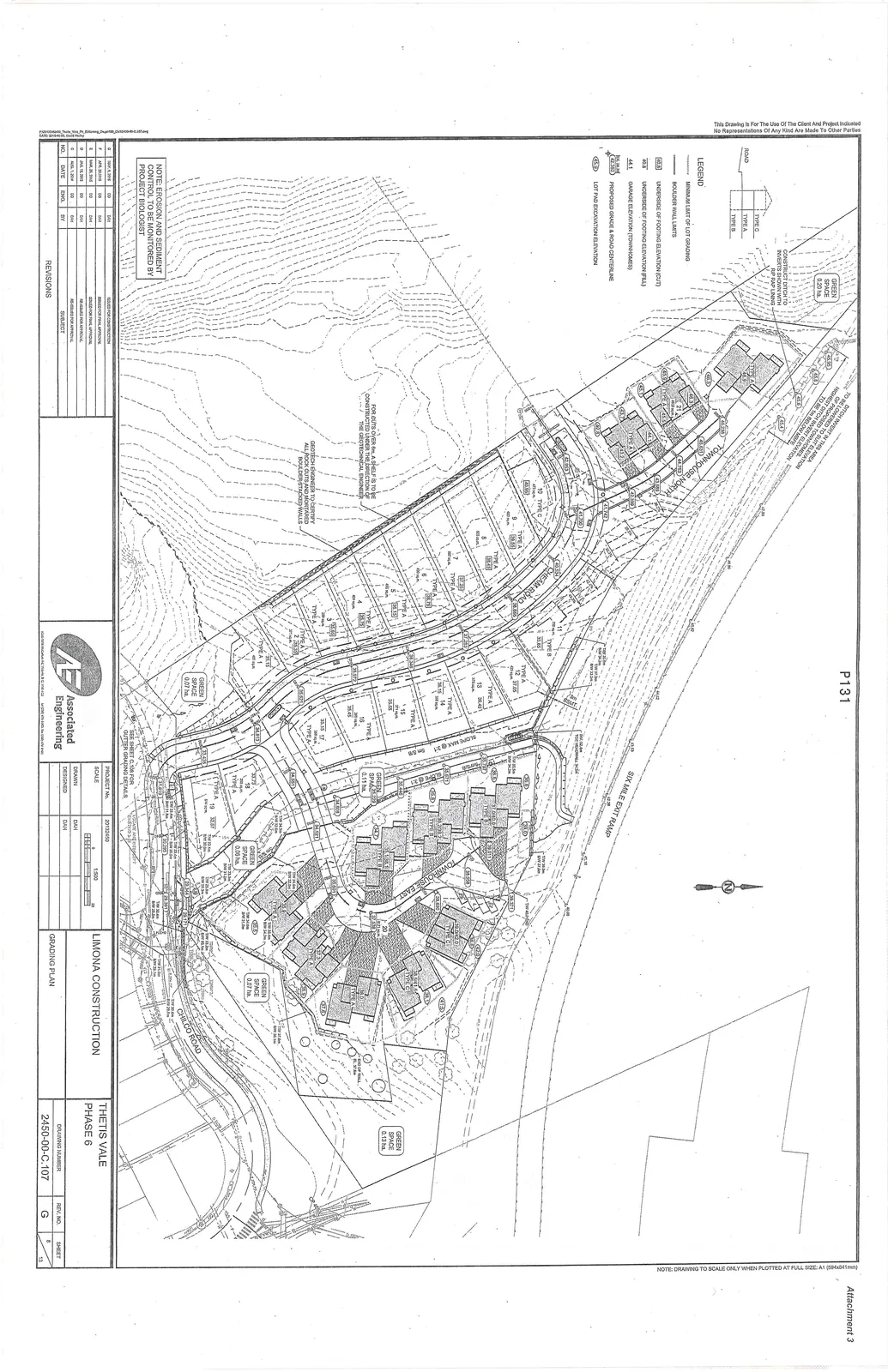

Detailed engineering grading plan for Thetis Vale Phase 6, showing residential lots, townhouse blocks (North and East), road alignments for Cheam Road and Chilco Road, and proximity to the Six Mile Exit Ramp. The plan includes specific elevation data, lot types, and designated green space areas.
Detailed engineering grading plan for Thetis Vale Phase 6, showing residential lots, townhouse blocks (North and East), road alignments for Cheam Road and Chilco Road, and proximity to the Six Mile Exit Ramp. The plan includes specific elevation data, lot types, and designated green space areas.

Legend

Symbol Description
--- (Dashed Line) MINIMUM LIMIT OF LOT GRADING
--- (Line with Blocks) BOULDER WALL LIMITS
40.8 UNDERSIDE OF FOOTING ELEVATION (CUT)
40.8 UNDERSIDE OF FOOTING ELEVATION (FILL)
44.1 GARAGE ELEVATION (TOWNHOMES)
[38.125] PROPOSED GRADE & ROAD CENTERLINE
(45.3) LOT PAD EXCAVATION ELEVATION

Road Sections

  • TYPE A
  • TYPE B
  • TYPE C

General Notes

  • NOTE: EROSION AND SEDIMENT CONTROL TO BE MONITORED BY PROJECT BIOLOGIST.
  • FOR CUTS OVER 6m, A SHELF IS TO BE CONSTRUCTED UNDER THE DIRECTION OF THE GEOTECHNICAL ENGINEER.
  • GEOTECH ENGINEER TO CERTIFY ALL ROCK CUTS AND MORTARED BOULDER STACKED WALLS.
  • CONSTRUCT DITCH TO INVERTS SHOWN WITH RIP RAP LINING.
  • DITCH INVERT IN THIS AREA TO CONFORM TO TOP ELEVATION OF LOWER UNIT RETAINING WALL. HIGHEST DITCH INVERT ELEVATION TO BE 45.4m.
  • SEE SHEET C.108 FOR GUTTER GRADING DETAILS.
  • LOCATE AND RE-HOIST EXISTING S-S.

Site Plan Labels and Details

  • P131
  • TOWNHOUSE NORTH
  • TOWNHOUSE EAST
  • CHEAM ROAD
  • CHILCO ROAD
  • SIX MILE EXIT RAMP
  • Green Space Allocations:
    • Green Space: 0.20 ha.
    • Green Space: 0.11 ha.
    • Green Space: 0.08 ha.
    • Green Space: 0.07 ha.
    • Green Space: 0.13 ha.
    • Green Space: 0.12 ha.

Revisions

NO. DATE ENG. BY SUBJECT
G MAY 4, 2016 DD DAH ISSUED FOR CONSTRUCTION
F APR 20, 2016 DD DAH ISSUED FOR FINAL APPROVAL
E MAR 30, 2016 DD DAH ISSUED FOR FINAL APPROVAL
D JAN 13, 2016 DD DAH RE-ISSUED FOR APPROVAL
C AUG 1, 2014 DD DAH RE-ISSUED FOR APPROVAL

Project Information

Category Detail
CLIENT LIMONA CONSTRUCTION
PROJECT THETIS VALE PHASE 6
SUBJECT GRADING PLAN
PROJECT No. 20132450
SCALE 1:500
DRAWN DAH
DESIGNED DAH
DRAWING NUMBER 2450-00-C.107
REV. NO. G
SHEET 13
Page 137
