Antenna Orientation Plan - Drawing B19-3027-104

May 15, 2012Page 891 section

Technical orientation plan for initial antennas and remote radio units (RRUs).

1. CALL TO ORDER
May 4, 2012

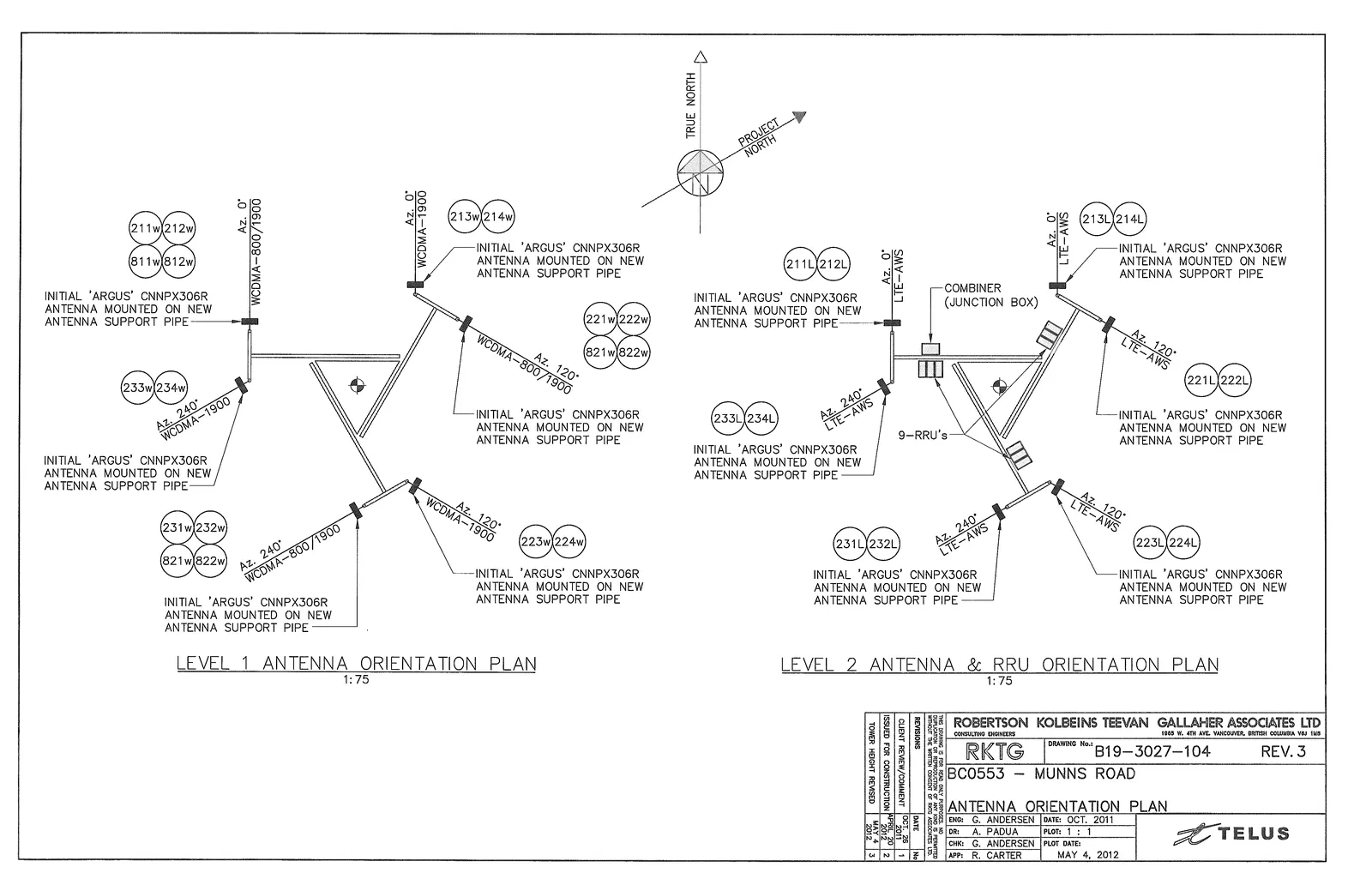

ANTENNA ORIENTATION PLAN

Diagram showing Level 1 Antenna Orientation Plan and Level 2 Antenna & RRU Orientation Plan with various sectors and antenna IDs.
Diagram showing Level 1 Antenna Orientation Plan and Level 2 Antenna & RRU Orientation Plan with various sectors and antenna IDs.

LEVEL 1 ANTENNA ORIENTATION PLAN

Scale 1:75

  • Az. 0° Sector
    • WCDMA-800/1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 211w, 212w, 811w, 812w.
    • WCDMA-1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 213w, 214w.
  • Az. 120° Sector
    • WCDMA-800/1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 221w, 222w, 821w, 822w.
    • WCDMA-1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 223w, 224w.
  • Az. 240° Sector
    • WCDMA-800/1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 231w, 232w, 821w, 822w.
    • WCDMA-1900: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 233w, 234w.

LEVEL 2 ANTENNA & RRU ORIENTATION PLAN

Scale 1:75

  • Az. 0° Sector
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 211L, 212L.
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 213L, 214L.
  • Az. 120° Sector
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 221L, 222L.
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 223L, 224L.
  • Az. 240° Sector
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 231L, 232L.
    • LTE-AWS: INITIAL 'ARGUS' CNNPX306R ANTENNA MOUNTED ON NEW ANTENNA SUPPORT PIPE. Antennas: 233L, 234L.
  • Other Equipment
    • COMBINER (JUNCTION BOX)
    • 9-RRU's

Project Information

Field Description
Consulting Engineers ROBERTSON KOLBEINS TEEVAN GALLAHER ASSOCIATES LTD
1565 W. 4TH AVE. VANCOUVER, BRITISH COLUMBIA V6J 1M8
Project No. B19-3027-104
Drawing No. RKTG BC0553 - MUNNS ROAD
Revision REV. 3
Title ANTENNA ORIENTATION PLAN
Eng. G. ANDERSEN
Date OCT. 2011
Dr. A. PADUA
Plot 1 : 1
Chk. G. ANDERSEN
Plot Date MAY 4, 2012
App. R. CARTER

Revisions

No. Description Date
1 CLIENT REVIEW/COMMENT OCT 26, 2011
2 ISSUED FOR CONSTRUCTION APR 20, 2012
3 TOWER HEIGHT REVISED MAY 4, 2012
