Building 3 Elevations - Eagle's Nest Residences

February 8, 2022Page 2924 sections

Architectural drawing showing the north, south, east, and west elevations for Building 3 of the Eagle's Nest Residences development.

9.2.3.a Draft Community Climate Action Strategy
3 Helmcken RoaddHKarchitectsOctober 29, 2021

Building 3 Elevations

Page 292

Material Palette

  1. RUNNING BOND STANDARD SIZE BRICKS IN WHITE WITH WHITE MORTAR, LIMA BY VANDERSANDEN OR SIMILAR
  2. 4" HORIZONTAL GROOVE FIBRE-CEMENT PANEL, PRE-FINISHED IN COLOUR A, B, C, OR D, HARDI PLANK SMOOTH OR ARTISAN SHIPLAP OR SIMILAR
  3. FLUSH JOINTED SMOOTH FINISH FIBRE-CEMENT PANEL, PRE-FINISHED IN COLOUR A, B, C, OR D WITH MATCHING TRIMS, HARDI PANEL SMOOTH OR SIMILAR
  4. 2' X 5' SPACED BOARD AND BATTEN INSTALLATION SMOOTH-FINISH FIBRE-CEMENT PANEL, PRE- FINISHED IN COLOUR A, B, C, OR D WITH MATCHING TRIMS, HARDI PANEL SMOOTH OR SIMILAR
  5. VERTICAL 4" V-GROOVE WOOD-LOOK METAL CLADDING, SMOOTH FINISH, PRE-FINISHED IN 'DARK ASH', LUX OR SIMILAR
  6. FASCIA: ALUMINUM COMPOSITE PANEL, PRE-FINISHED IN BLACK
  7. SOFFIT, MAIN ROOF: 4" V-GROOVE WOOD-LOOK METAL SOFFIT, SMOOTH FINISH, PRE-FINISHED IN 'DARK ASH', LUX OR SIMILAR* SOFFIT, SECONDARY CANOPIES & U/S OF BALCONIES: ALUMINUM COMPOSITE PANEL, PRE-FINISHED IN COLOUR D OR E
  8. TEMPERED AND LAMINATED GLASS GUARDRAIL WITH ANODIZED ALUMINUM CAP RAIL
  9. CANOPY: ALUMINUM COMPOSITE PANEL, PRE-FINISHED IN BLACK
  10. COLUMNS: ALUMINUM COMPOSITE PANEL, PRE-FINISHED IN BLACK
  11. METAL SCREENS: WATER JET CUT, POWDER COATED STEEL
  12. VINYL WINDOWS, PRE-FINISHED IN BLACK
  13. EXTRUDED ALUMINUM STORE FRONT GLAZING C/W DOORS, PRE-FINISHED IN BLACK
  14. VINYL SWING DOOR WITH GLASS PANEL, PRE-FINISHED IN BLACK
  15. VINYL SWING DOORS WITH GLASS PANEL AND TOP LITE, PRE-FINISHED IN BLACK
  16. WIDE PLANK WOOD-LOOK DOORS WITH SIDE AND TOP LITES, VINYL FRAME, PRE-FINISHED IN BLACK
  17. WOOD PERGOLA STAINED TO MATCH [5] METAL CLADDING
  18. PRE-FABRICATED ALUMINUM CLAD PLANTERS, PRE-FINISHED IN COLOUR C
  19. WOOD TRIM, BLACK
  20. STEEL KNIFE EDGE TRIM, PRE-FINISHED IN BLACK
  21. ARCHITECTURAL EXPOSED CONCRETE WALL
  22. SBS MEMBRANE ROOFING IN LIGHT GREY
  23. PAINTED METAL DOOR, PRE-FINISHED IN COLOUR B

* COLOUR TO MATCH [5] METAL CLADDING ** FLASHING TO COLOUR MATCH MATERIALS: ALUMINUM FLASHING, PRE-FINISHED IN COLOURS A, B, C, D, & E

Page 292

Elevations

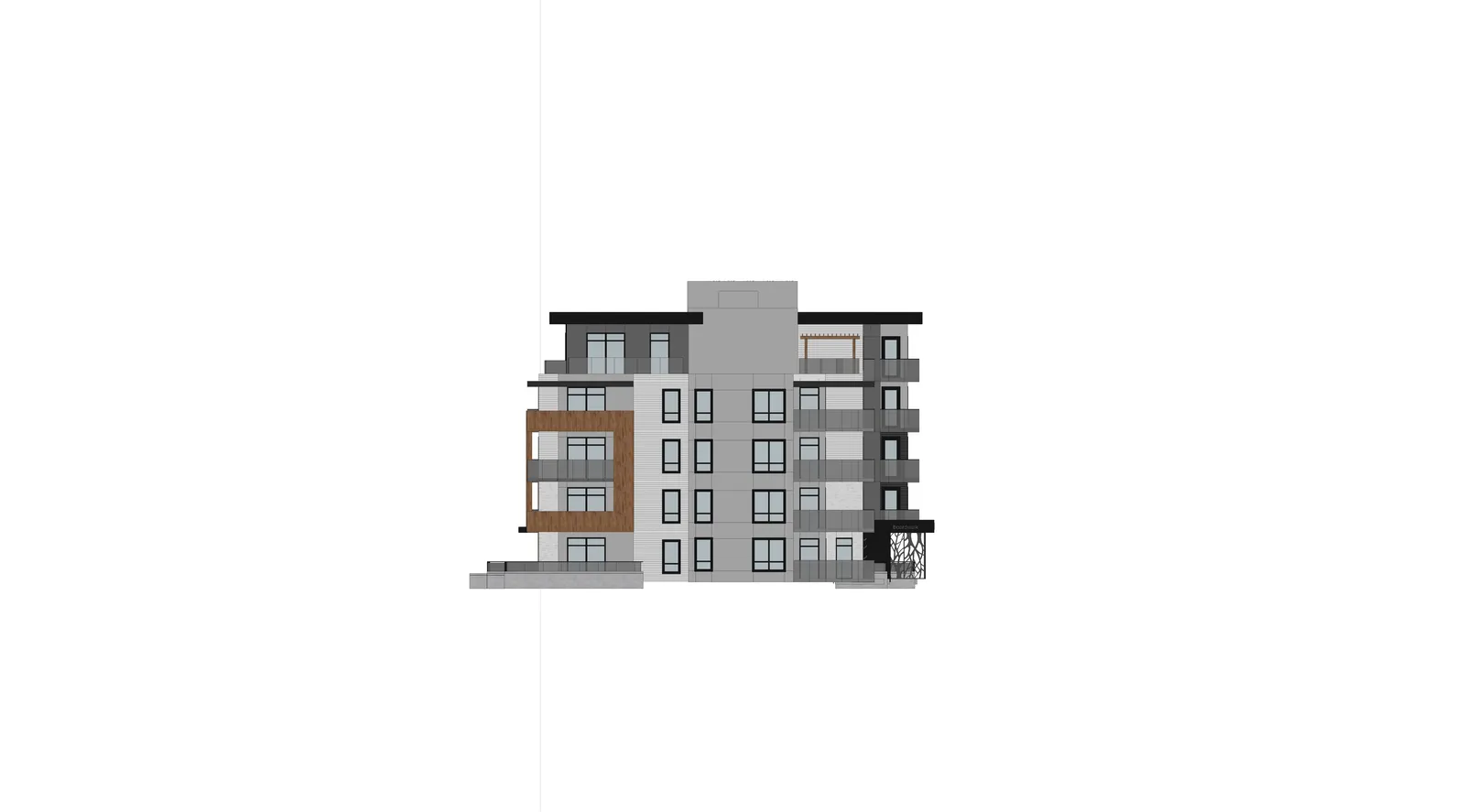

Building 3 - South Elevation

Scale: 1:100

Building 3 - South Elevation rendering showing architectural features, levels, and material callouts.
Building 3 - South Elevation rendering showing architectural features, levels, and material callouts.
Level Height Elevation
Level 5 Roof [15.71m] 44.21
Level 5 [12.40m] 40.90
Level 4 [9.30m] 37.80
Level 3 [6.20m] 34.70
Level 2 [3.10m] 31.60
Level 1 [0.0m] 28.50
Parkade P1 [-3.50m] 25.00
Parkade P2 [-7.00m] 22.50

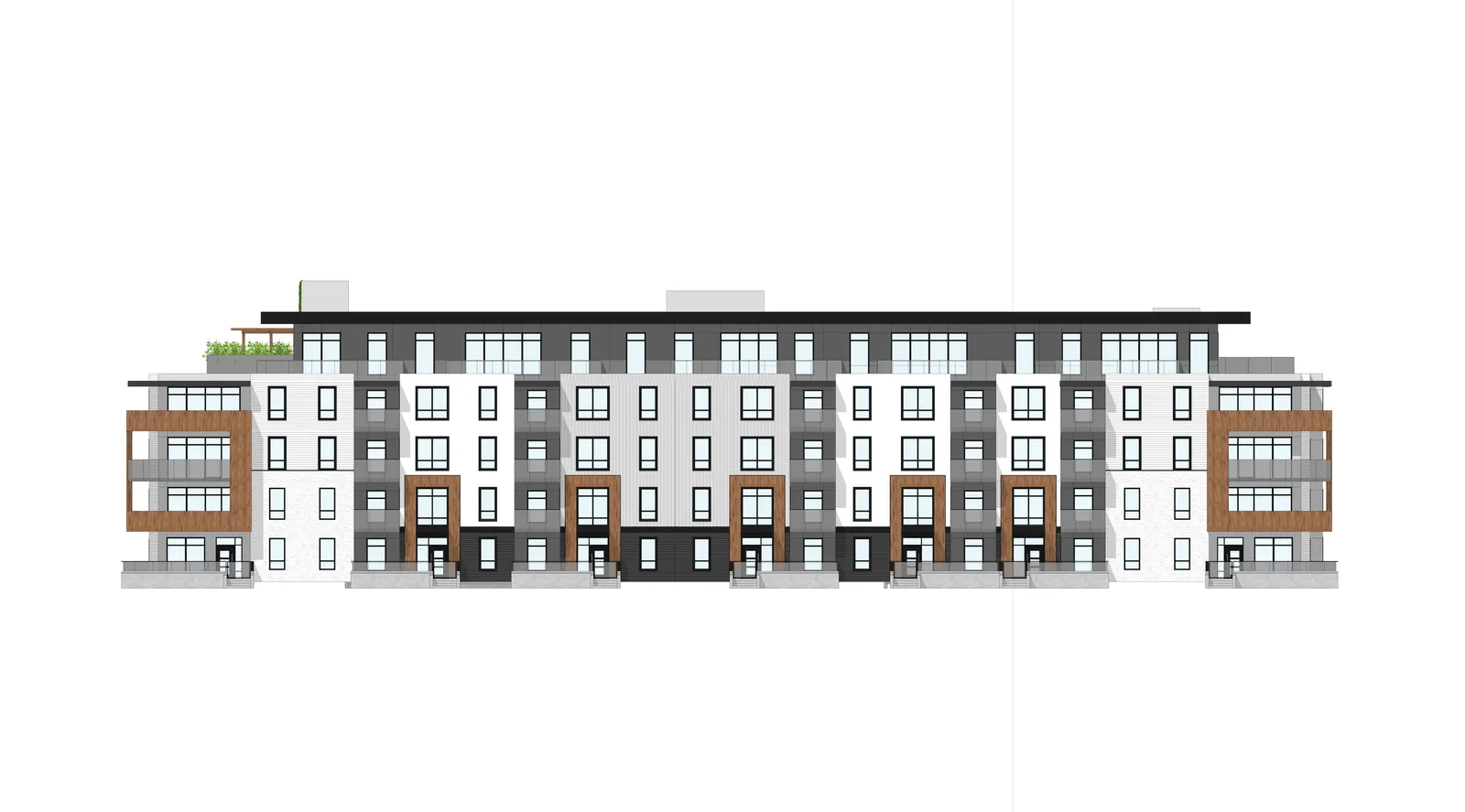

Building 3 - North Elevation

Scale: 1:100

Building 3 - North Elevation rendering showing architectural features, levels, and material callouts.
Building 3 - North Elevation rendering showing architectural features, levels, and material callouts.
Level Height Elevation
Level 5 Roof [15.71m] 44.21
Level 5 [12.40m] 40.90
Level 4 [9.30m] 37.80
Level 3 [6.20m] 34.70
Level 2 [3.10m] 31.60
Level 1 [0.0m] 28.50
Parkade P1 [-3.50m] 25.00
Parkade P2 [-7.00m] 22.50

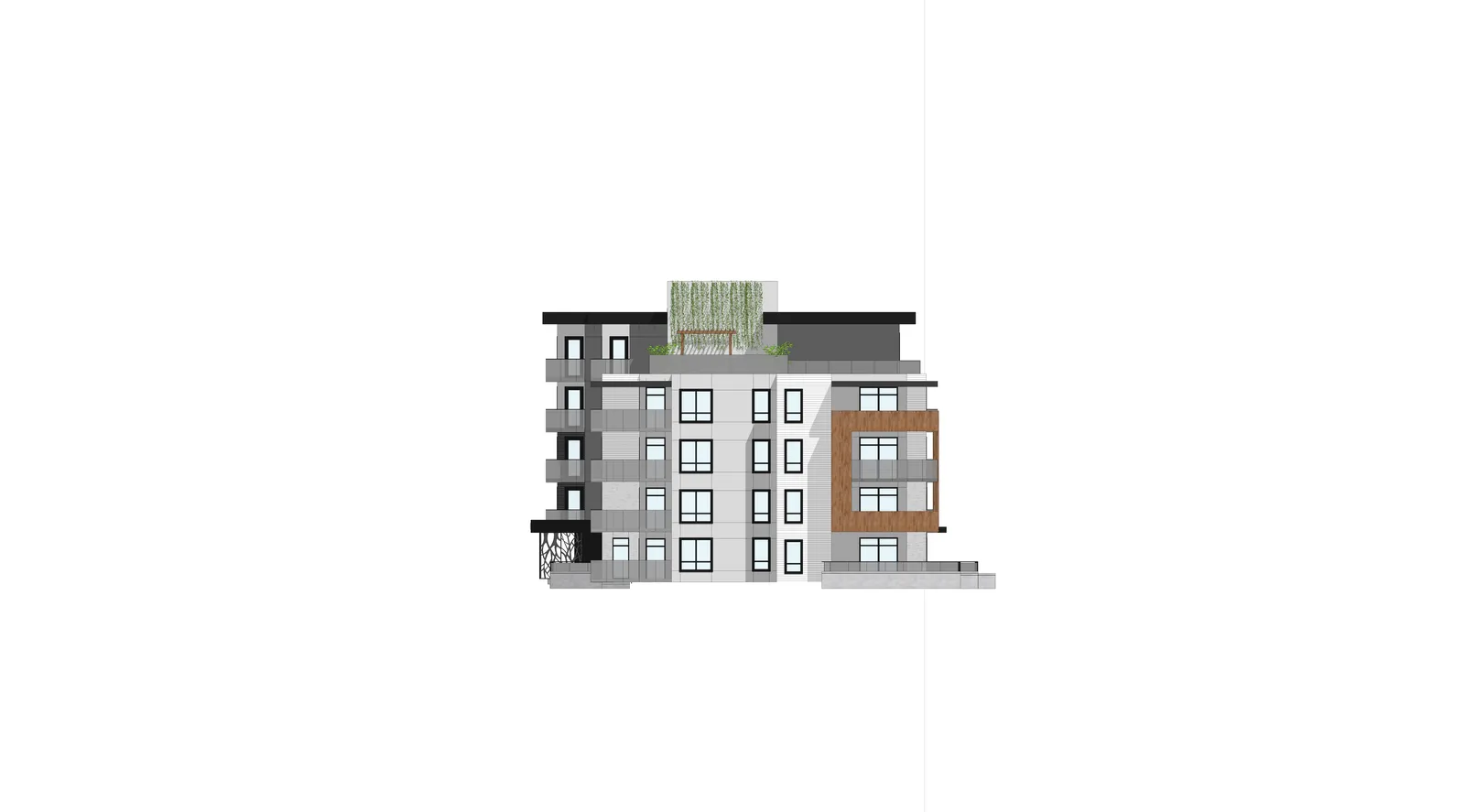

Building 3 - East Elevation

Scale: 1:100

Building 3 - East Elevation rendering showing architectural features, levels, and material callouts.
Building 3 - East Elevation rendering showing architectural features, levels, and material callouts.
Level Height Elevation
Level 5 Roof [15.71m] 44.21
Level 5 [12.40m] 40.90
Level 4 [9.30m] 37.80
Level 3 [6.20m] 34.70
Level 2 [3.10m] 31.60
Level 1 [0.0m] 28.50
Parkade P1 [-3.50m] 25.00
Parkade P2 [-7.00m] 22.50

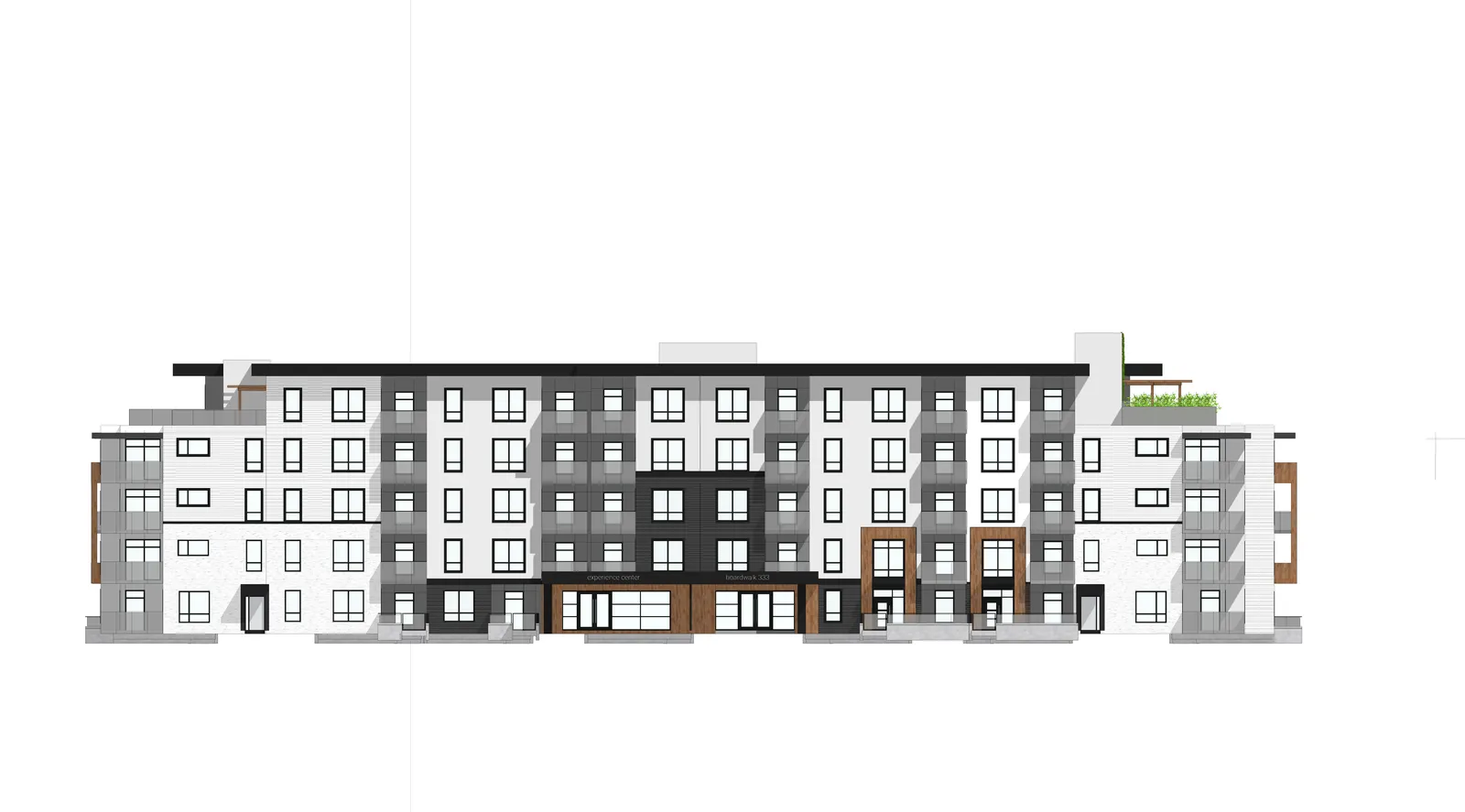

Building 3 - West Elevation

Scale: 1:100

Building 3 - West Elevation rendering showing architectural features, levels, and material callouts, including rooftop mechanical concealed behind.
Building 3 - West Elevation rendering showing architectural features, levels, and material callouts, including rooftop mechanical concealed behind.
Level Height Elevation
Level 5 Roof [15.71m] 44.21
Level 5 [12.40m] 40.90
Level 4 [9.30m] 37.80
Level 3 [6.20m] 34.70
Level 2 [3.10m] 31.60
Level 1 [0.0m] 28.50
Parkade P1 [-3.50m] 25.00
Parkade P2 [-7.00m] 22.50
Page 292

Project Information

Eagle's Nest Residences 3 Helmcken Road Victoria, BC

Building 3 Elevations

dHKarchitects Victoria: 977 Fort Street V8V 3K3 | T 1 • 250 • 658 • 3367 Nanaimo: 102-5190 Dublin Way V9T 0H2 | T 1 • 250 • 585 • 5810

Info Detail
Plot Date 29 OCT 21
Drawn By JLY
Checked By JLY
Scale As noted
Project Number 2152
Sheet Number A304

NOTE: All dimensions are shown in millimeters.
